KYOWA DMo Serisi Çok Yönlü Sistemler - Video Tabanlı Optik Temas Açısı ve Kontür Analizi

DMo Serisi dört farklı model seçeneği sunar ve bu modeller yalnızca otomasyon seviyeleriyle birbirinden ayrılır. Yüksek hızlı kamera ve bilgisayar kontrollü dispenser sistemi, statik ve dinamik temas açılarının, sıvıların yüzey ve ara yüzey gerilimlerinin yanı sıra katıların yüzey serbest enerjisinin hassas ölçümlerine olanak tanır. Çok çeşitli opsiyonel aksesuarlar mevcuttur ve daha düşük seviyedeki modeller daha sonra yükseltilebilir.

Her 4 Modelin Ortak Özellikleri

• Hızlı görüntü yakalama sistemi: USB 3.0 CMOS kamera, standart olarak 640x480 çözünürlükte 400 fps, maksimum 640x64 çözünürlükte 2700 fps.

• Otomatik tekli dispenser sistemi.

• Geniş numune tablası: 150x150 mm, maksimum yük kapasitesi (ısıtma haznesi + numune) 1,4 kg.

• Ölçüm platformu ölçüm mesafesi: X ekseni: 150 mm, Y ekseni: 75 mm, Z ekseni: Sabit.

• Odaklama yardımı: Gösterge grafiği ve parlaklık ayarı ile mükemmel odaklama sağlar.

• Film dönüştürücü: Veri görüntülerini MPEG-1 veya AVI formatlarına dönüştürme.

• Ölçüm parametreleri: Temas açısı, damlacık hacmi, kalan damlacık hacmi, yerleşik damlacık hacmi, damlacık yüksekliği ve yarıçapı.

• Sonuçların gösterimi: Ölçüm sonuçları tablo formatında görüntülenir ve csv formatında dışa aktarım için kaydedilir.

• Kullanıcı tanımlı analiz raporları: Ölçüm sonuçları ve parametreleri sağlar.

• Damlacık kalibrasyon standardı: Kalibrasyon için bir tam çember ve ölçüm doğruluğunun düzenli kontrolü için 5º, 60º ve 108º açılarında üç damlacık silueti içerir.

The following table describes the differences between the measuring process of each model

DMo
model

İlk ölçümün konumlandırılması

Damlacık Oluşturma

Damlacığın yerleştirilmesi (kontrol / tanıma)

Damlacık analizi

Sonraki ölçümün konumlandırılması

Tam ölçekli sürekli ölçümler

502

▲
döner düğme ile

●

▲ / ●

●

▲

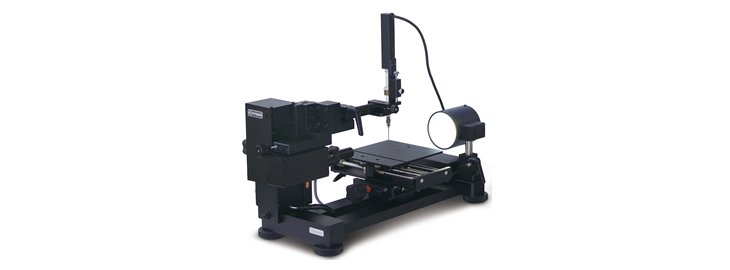

602

▲
döner düğme ile

●

● / ●

●

▲

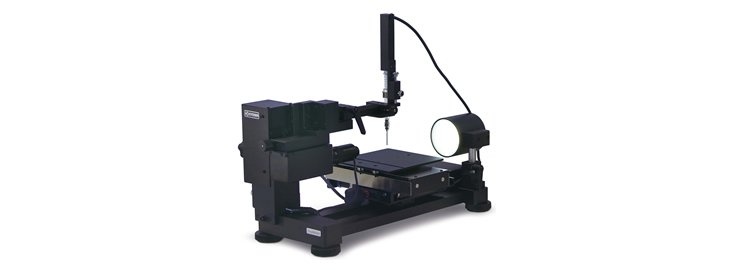

702

▲
Komut düğmesi ile

●

● / ●

●

▲

902

●

● / ●

●

▲ manual ● automatic

Temel Özellikler

• FAMAS analiz yazılımı ile damlacık yerleşiminin otomatik tanınması.

• Canlı görüntüleme ve damlacık hacmi takibi.

• Film dönüştürücü.

• Manuel dispenser (5 adet cam şırınga ve 5 adet SUS iğne ile): Damlacık hacminin hassas ayarlanması, hızlı dolum ve sıvı numunelerinin değiştirilmesi.

• X ve Y ekseninde hassas ayarlanabilir tabla.

• Cihaz ve tabla seviyesi ayarlanabilir.

• Damlacık kalibrasyon standardı.

Opsiyonel Aksesuarlar

• Ceketli ve ısıtıcılı hazneler: +10°C ila +380°C sıcaklık ölçümleri için.

• Isıtıcılı dispenser: Ortam sıcaklığından +380°C’ye kadar ölçümler için.

• Eğilebilir tabla: Yuvarlanma açılarının ölçümü için (FAMAS yazılım eklentisi ile birlikte).

• Dinamik kayma modülü: Yuvarlanma hızı ve ivmesini ölçmek için (yalnızca eğimli tabla paketi ile birlikte).

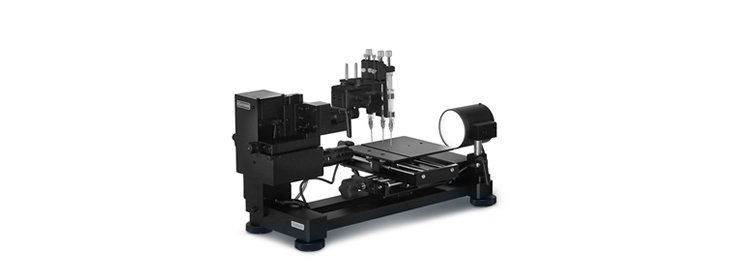

• Çoklu manuel dispenser tutucu.

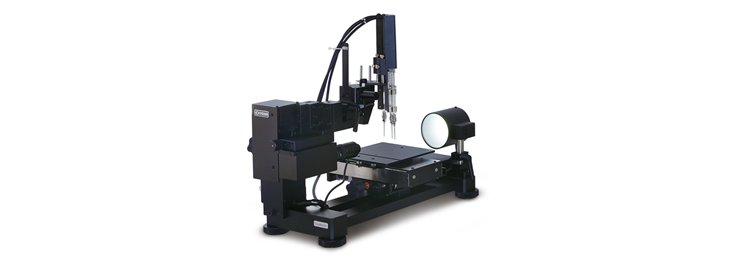

• Çoklu otomatik dispenser sistemi.

• Büyük kapasiteli pompa dispenser (50 ml sıvı kabı dahil).

• Yüzey serbest enerji kiti.

• Sarkaç damlacık kiti (standart ve geniş görüntüleme için).

• Kapalı baloncuk ölçüm kiti.

• Geniş görüntüleme için damlacık kalibrasyon standardı.

• Standart ve geniş görüntüleme için sarkaç damlacık kalibrasyon standardı.

Uygulamalar

• Cam, metal, plastik ve seramik yüzeylerin ıslanabilirlik analizi.

• Yüzey temizliği ölçümleri.

• Yüzey ve ara yüzey gerilimi analizi (sarkaç damlacık kiti ile).

• Katıların yüzey serbest enerji analizi.

• Dinamik temas açılarının ölçülmesi (ilerleme/geri çekilme açısı ve yuvarlanma açısı).

• Kaplama özellikleri ve damlacık histerez karakterizasyonu.

• İlk yayılma, emilim özellikleri ve yüzey aktif maddelerin etkisi.

• Yapışma özellikleri ve yüzey modifikasyonlarının karakterizasyonu.

• Hidrofiliklik/hidrofobiklik dijitalleştirme.

Teknik Özellikler

	DMo-902	DMo-702	DMo-602	DMo-502
Kamera Sistemi	USB 3.0 CMOS kamera ile: 400fps @ 640x480 piksel 500fps @ 640x400 piksel 1000fps @ 640x200 piksel 2700fps @ 640x64 piksel
Optik Sistem	Odaklama: 3 kademeli manuel yakınlaştırma ile manuel odaklama Görüş alanı: 6.1x4.7mm, 11.1x8.2mm, 15.8x11.8mm ±6%
Ölçüm Yöntemleri	Temas açısı: Damlacık (statik), ilerleyen/geri çekilen açı (dinamik), kayma açısı (dinamik) Yüzey/ara yüzey gerilimi: Sarkık damlacık (statik ve dinamik)
Analiz Yöntemleri	Temas açısı: θ/2, teğet, eğri fitting (elips, çember) Yüzey/ara yüzey gerilimi: Young-Laplace, ds/de Katıların yüzey serbest enerjisi: OWRK, Owens-Wendt, Kaelble-Uy, Kitazaki-Hata, Wu, asit-baz, Zisman
Ölçüm Aralığı	Temas açısı: 0° ila 180° Yüzey/ara yüzey gerilimi: 0 ila 2000mN/m
Çözünürlük	Temas açısı: 0.01° Yüzey/ara yüzey gerilimi: 0.01mN/m
Doğruluk	Temas açısı: 0.2° Yüzey/ara yüzey gerilimi: 0.2mN/m
Numune Yüzey Alanı ve Yüksekliği (GxDxY)	150x150x16mm	150x150x35mm
Ölçüm Platformu
-X ekseni:	150mm (aut.)	150mm (aut.)	150mm (man.)
-Y ekseni:	75mm (aut.)	75mm (man.)	75mm (man.)
-Z ekseni:	---	---	---
-Dönüş ekseni:	360° (aut.)	---	---
Dispenser İşlemleri
-Z ekseni hareketi:	16mm	35mm		35mm
-Damla yerleştirme	automatic	automatic		manual
-Damla oluşturma	automatic	automatic		automatic
-Damla çözünürlüğü	0.1μl	0.1μl		0.1μl
Boyutlar (GxDxY)
-Ana cihaz:	297x544x305mm			288x544x305mm
-Kontrol kutusu:	290x240x86mm			260x200x70mm
