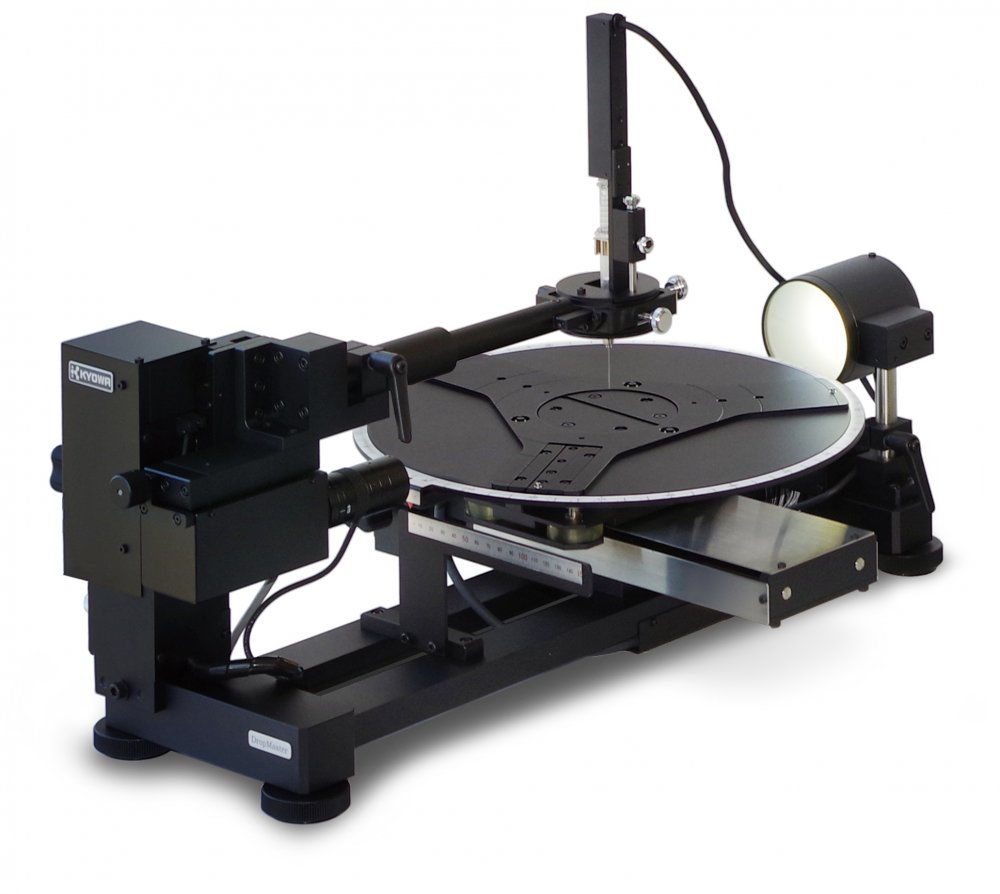

KYOWA DMo-WA Serisi Wafer ve Disk Şeklindeki Numuneler İçin - Video Tabanlı Optik Temas Açısı ve Kontür Analizi

DMo-WA Serisi üç model, 300 mm çapa kadar disk şeklindeki yüzeylerin (örneğin, silikon wafer’lar) ölçümleri için özel olarak tasarlanmış temas açısı ölçüm cihazlarıdır.



Tüm modellerde şu özellikler bulunmaktadır:

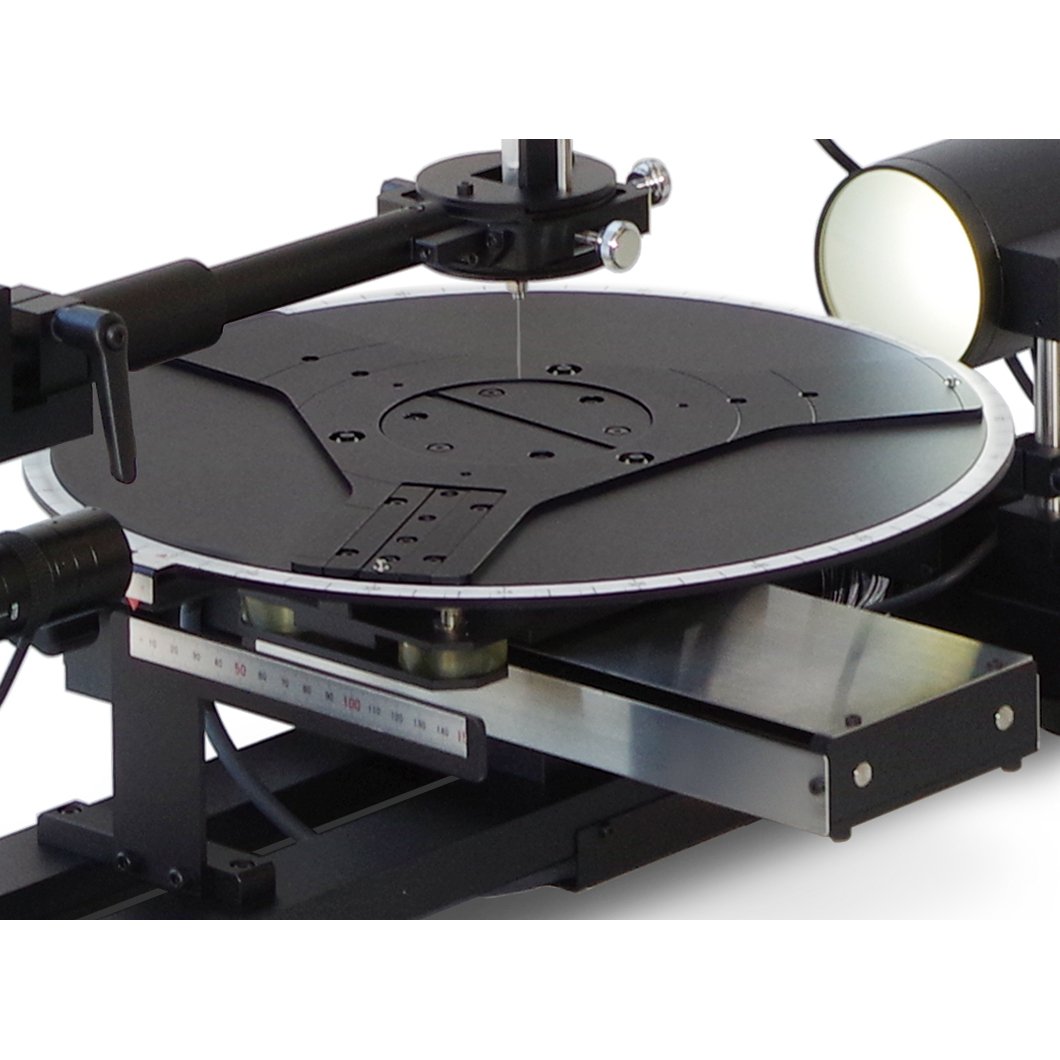

               •             305 mm çapında 360º dönen tabla: Disk şeklindeki yüzeyler için ölçüm imkanı sağlar.

               •             Bilgisayar kontrollü dispenser: Temas açısı, advancing/receding açılar ile katı yüzeylerin yüzey serbest enerjisi analizi için otomatik ölçümler yapılmasına olanak tanır.

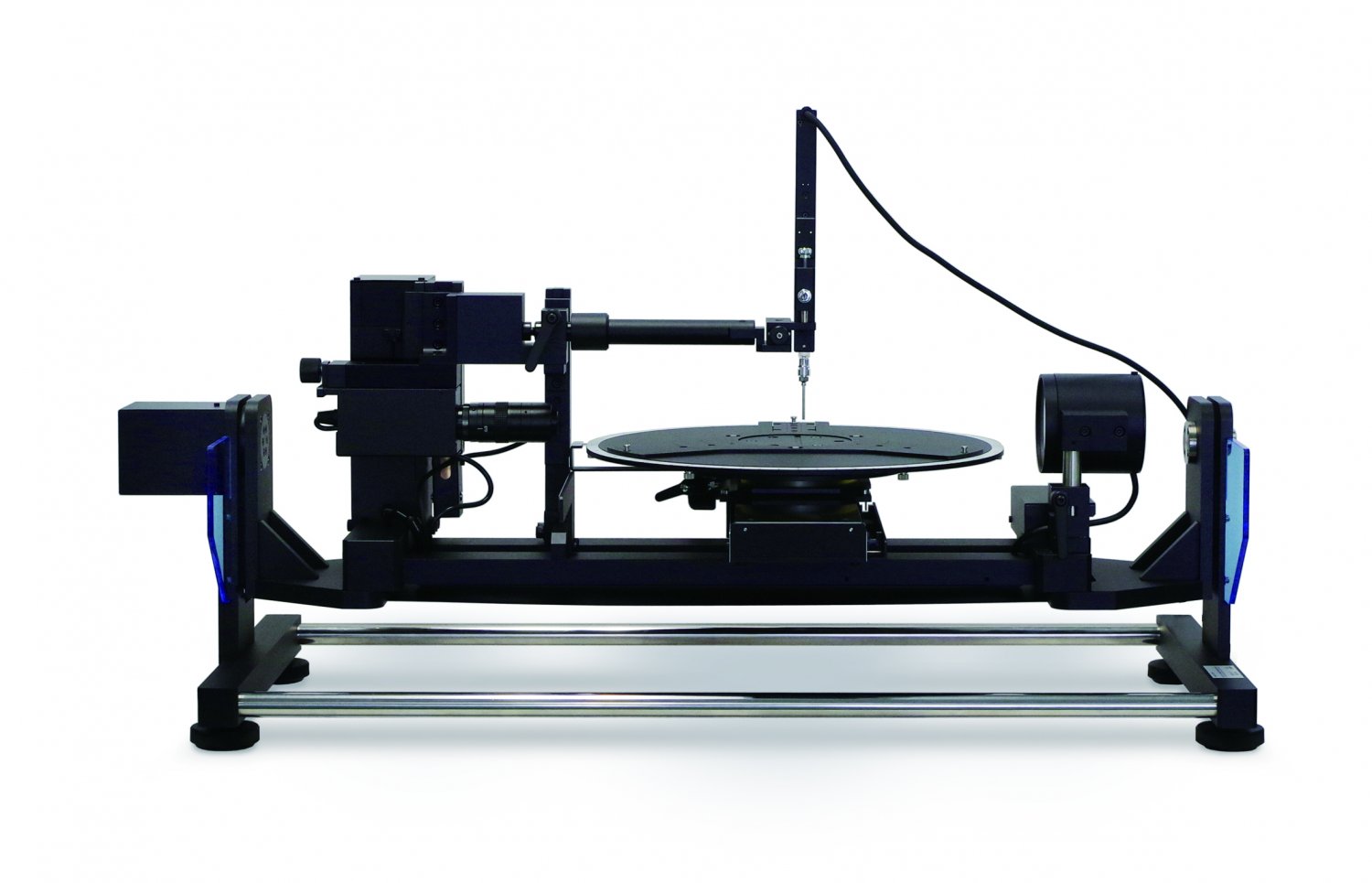

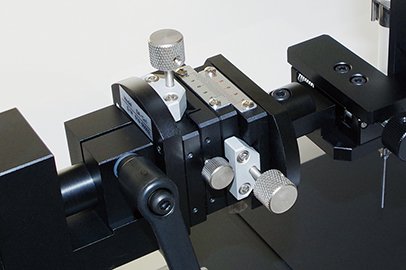

               •             Opsiyonel eğim tablası: Yuvarlanma açılarının ölçümü için kullanılabilir.



Ortak Teknik Özellikler:



               •             Hızlı görüntü yakalama sistemi: USB3.0 CMOS kamera ile 640x480 çözünürlükte 400 fps standart, 640x64 çözünürlükte maksimum 2700 fps hız.

               •             Otomatik sıvı dozajlama sistemi.

               •             335 mm çapında 360° dönebilen numune tablası: Maksimum 0.4 kg yük kapasitesi.

               •             Tablanın hareket mesafesi: X ekseni: 150 mm, Y ve Z eksenleri sabit.

               •             Odaklama desteği: Görsel indeks grafiği ve parlaklık ayarı ile hassas odaklama.

               •             Film dönüştürücü: Video veri görüntülerini MPEG-1 veya AVI formatına dönüştürme.

               •             Temas açıları ve damlacık özellikleri analizi: Damla hacmi, kalan damla hacmi, oturmuş damla hacmi, yüksekliği ve yarıçapı gibi ölçümler.

               •             Sonuçların csv formatında kaydedilmesi: Excel’de kolayca düzenlenebilir ve karşılaştırılabilir.

               •             Kullanıcı tanımlı analiz raporu: Ölçüm sonuçları ve parametreler içeren raporlar.

               •             Damlacık kalibrasyon standardı: Kalibrasyon için tam çember ve 5º, 60º, 108º açılarına sahip üç damlacık silueti ile periyodik doğruluk denetimi.













Model Karşılaştırması



DMo model	İlk Ölçüm Konumlandırma	Damla Oluşturma	Damla Bırakma (Kontrol/Tanıma)	Damla Analizi	Sonraki Ölçüm Konumlandırma	Full-scale sürekli ölçümler
502WA	▲ Düğme ile	●	▲ / ●	●	▲	▲
702WA	▲ Komut butonu ile	●	● / ●	●	●	▲
902WA	●	●	● / ●	●	●	●



▲ manual ● automatic



Opsiyonlar:



               •             Eğim tablası: Yuvarlanma açılarının ölçümü için.

               •             Dinamik kayma modülü: Kayma hızını ve ivmesini ölçer.( Yalnızca eğim tablası opsiyonuyla birlikte kombine edilir -902WA hariç-.)

               •             Çoklu manuel dispenser tutucu.

               •             Çoklu otomatik dispenser sistemi.

               •             Yüksek kapasiteli pompa dispenser.

               •             Yüzey serbest enerjisi kiti.

               •             Pendant drop/ Sarkıt damla kiti: Standart ve geniş görüntüleme için.

               •             Captive-bubble ölçümleri için kit.

               •             Pendant drop kalibrasyon standartları.



Uygulamalar:



               •             Yüzey temizliği ve temizlik sonrası yüzey homojenlik analizleri: Organik kirlerin temizlenmesinden sonra.

               •             Yüzey özellikleri ölçümleri: Modifiye edilmiş yüzeylerde ve ince film kaplamala uygulamalarında ıslanabilirlik ve yapışkanlık gibi.

               •             Islanma ve geri çekilme özellikleri: Daldırma litografi işlemlerinde.



Teknik Özellikler



	DMo-902WA	DMo-702WA	DMo-502WA
Kamera Sistemi	USB3.0 CMOS kamera: 640x480 pikselde 400 fps 640x400 pikselde 500 fps 640x200 pikselde 1000 fps 640x64 pikselde 2700 fps
Optik Sistem	odak: 3 adımlı manuel yakınlaştırma ile manuel odak görüş alanı: 6,1x4,7 mm, 11,1x8,2 ​​mm, 15,8x11,8 mm ±%6
Ölçüm Yöntemleri	Temas açısı: sessile drop (statik & dinamik), advancing/receding, tilting1) Yüzey/ Ara Yüzey Gerilimi: pendant drop (statik & dinamik)
Analiz Yöntemleri	Temas açısı: θ/2, tangent, curve fitting (ellipse, circle) Yüzey/ Ara Yüzey Gerilimi: Young-Laplace, ds/de Katıların Yüzey Serbest Enerjisi: OWRK, Owens-Wendt, Kaelble-Uy, Kitazaki-Hata, Wu, acid-base, Zisman
Ölçüm Aralığı	Temas Açısı: 0 to 180° Yüzey/ Ara Yüzey Gerilimi: 0 to 2000mN/m
Hassasiyet	Temas Açısı:  0.01° Yüzey/ Ara Yüzey Gerilimi: 0.01mN/m
Doğruluk2)	Temas Açısı: 0.2° Yüzey/ Ara Yüzey Gerilimi: 0.2mN/m
Maksimum Numune Alanı (Dia.xH)	max. 300x35mm
Maksimum Numune Ağırlığı	400g
Numune Tablası Çalışması: X-axis Y-axis Z-axis Dönme Ekseni	150mm (otomatik) --- --- 360°(otomatik)	150mm (otomatik) --- --- 360° (manuel)	360° (manuel) --- --- 360° (manuel)
Dispenser Çalışması: Z-axis Damla Yerleştirme Damla Oluşturma Dispenser Çözünürlüğü	35mm otomatik otomatik 0.1μl	35mm otomatik otomatik 0.1μl	35mm manuel otomatik 0.1μl
Ölçüm Sıcaklığı	ortam
Boyutlar (GxDxY): Ana cihaz Kontrol kutusu	375x684x432mm 290x240x100mm		375x684x432mm 260x200x70mm
Yaklaşık ağırlığı: Ana cihaz Kontrol kutusu	12.5kg 4.3kg	11.0kg 4.3kg	10.0kg 1.6kg
Elektrik gücü: Voltaj Frekans Güç tüketimi	AC100-240V 50/60 Hz 115W 120VA		AC100-240V 50/60 Hz 25W 48VA
Çalışma Ortamı	Sıcaklık: +10 ila +35℃, nem: %30-80RH (yoğuşmasız) Elektriksel gürültü ve titreşim kaynaklarından uzakta konumlandırılmış
