KYOWA FPD-CP11 -Düz panel ekranlarda temas açılarının temassız ölçümü- Video Tabanlı Optik Temas Açısı ve Kontür Analizi

Büyük Paneller ve Waferlar için Ölçüm Cihazı

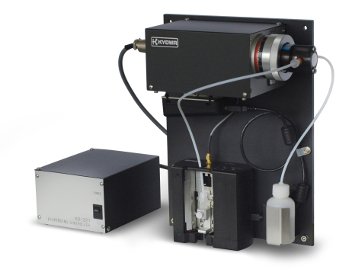

FPD-CP11 sistemi; ana ölçüm kafası, 50 mL kapasiteli sıvı haznesine sahip bir dozaj pompası ve kontrol kutusundan oluşur. LCD, LED, OLED gibi düz panel ekranlar ve silikon waferlarda temassız yüzey temas açısı ölçümleri için geliştirilmiştir. Bu sistem, birden fazla ölçüm cihazını bir arada bulunduran metroloji sistemlerine entegre edilmek üzere tasarlanmıştır. FPD-CP11 ile ana sistem arasındaki iletişim ve veri aktarımı, RS-232C seri port bağlantısı aracılığıyla sağlanmaktadır.

Sistem, damlacıkları yanal görüntüleme sistemiyle gözlemlemek üzere özel olarak tasarlanmıştır ve optik sistemi hafif açılı bir konuma ayarlanmıştır. Bu sayede panellerin hassas yüzeylerine temas etmeden temas açısı ölçümleri yapılabilir. Yanal görüntüleme sistemi sayesinde, üstten görüntüleme yapan sistemlerin 90° ile sınırlı ölçüm aralığına kıyasla, FPD-CP11 yaklaşık 3° ila 175° arasında yüksek hassasiyet ve güvenilir ölçümler sunar.

Özellikler

               •             Tek tıklamayla otomatik ölçüm, ana sistem üzerinden çalıştırılabilir.

               •             Yaklaşık 3° ile 175° arasında temas açılarının hassas ve güvenilir ölçümü.

               •             30 fps’ye kadar görüntü yakalama ile zamana bağlı ölçümler.

               •             50.000 adet 1μl damla oluşturabilen, 50 mL kapasiteli sıvı haznesine sahip dozaj pompası.

               •             Kalibrasyon doğruluğunu periyodik olarak kontrol etmek için tam daire kalibrasyon standartları ve 5°, 60°, 108° açılarında damla silüetleri içeren damlacık kalibrasyon standardı.

Opsiyonlar

FPD-CP11 için herhangi bir standart opsiyon bulunmamaktadır, ancak mevcut metroloji sistemlerine adapte edilebilmesi için uygulamaya özel çözümler sağlanabilmektedir.

Uygulama Alanları

               •             LCD, LED, OLED gibi düz panel ekranlar ve silikon waferların yüzey temizliğini belirlemek için temas açısı ölçümleri.

Teknik Özellikler
