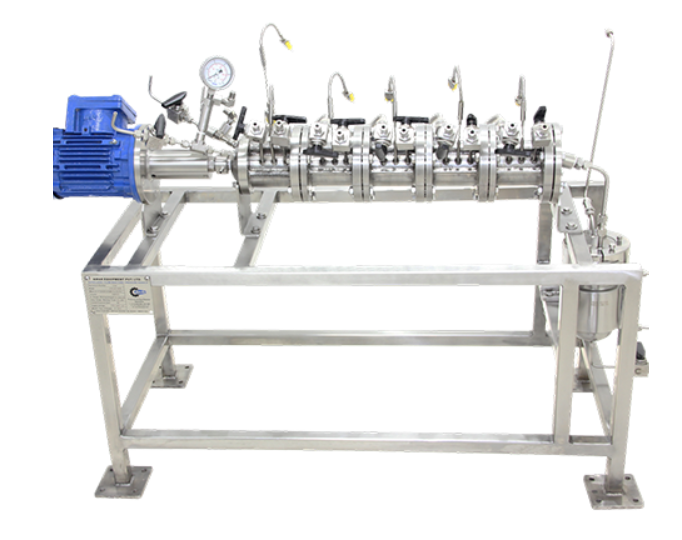

Slurry-Flo Reaktör
| Genel Özellikler |
| Hacim: 250 ml ila 5 ltr |
| Basınç Aralığı: 50 bar'a kadar |
| Sıcaklık Aralığı: -30°C ila 200°C |
| Akış Hızı: 300 lph'ye kadar |
| Isı Transfer Alanı: ~60 (m2 / m3 ) |
| Malzeme SS316, Hastelloy C |
| Manyetik olarak bağlanmış ortak karıştırıcı ile seri olarak bağlanmış çoklu ceketli reaksiyon hücreleri (10 hücreye kadar). |
| Reaksiyon ilerlemesini izlemek için her hücrede numune alma valfleri. |
| Yüksek konsantrasyondaki çamurları işleyebilir. |
| Bekleme süreleri birkaç saniyeden birkaç saate kadar değişebilir. |
| Reaktör olarak kullanılabildiği gibi sürekli kristalleştirici olarak da kullanılabilir. |
|
Çalışma: Endüstride yaygın olarak kullanılan karıştırmalı tanklar tamamen geri karışımlı reaktörlerdir, yani reaktördeki konsantrasyon reaktörün çıkışıyla aynıdır - bu da reaksiyon hızlarını büyük ölçüde azaltır. Tıkaç akışlı reaktörler, konsantrasyonun reaktörün eksenel yönünde değiştiği karıştırmalı tanklara bir alternatiftir. Tübüler reaktörler tıkaç akış davranışı sergiler ancak tübüler reaktörlerin birkaç zorluğu vardır:
|
|
Konsantre bulamaçların işlenmesi söz konusu olduğunda, boru şeklindeki reaktörler tıkanabilir
|
|
Yavaş reaksiyonların gerçekleştirilmesi: boru şeklindeki reaktörlerde düşük hızlar nedeniyle karıştırma tehlikeye girdiğinden
|
|
Bu gibi durumlarda, geleneksel CSTR'ler seçilir, ancak seri haldeki çoklu CSTR'ler tıkaç akışı benzeri bir davranış sağlar ve ayrıca geri karışmayı sınırlandırarak reaksiyon hızlarının artmasına yardımcı olur. Bu nedenle, SFR, tek bir motor ve karıştırıcı şafta sahip olmanın maliyeti ve kurulum için alan gereksinimini azaltması nedeniyle, kademeli bir CSTR kurulumunu laboratuvar ve pilot ölçekli çalışmalar için daha kompakt ve ekonomik hale getirme fikriyle geliştirilmiştir.
|
| SFR, sürekli bir kristalleştirici olarak iki katına çıkarılabilmesi için ayrı ceketlerle tüm hücrelere ayrı sıcaklık kontrolü sağlama seçeneklerine sahiptir. Her hücre, hücre bölgesi içinde yoğun karıştırma için bir karıştırıcıya (standart: hatve bıçaklı türbin) sahiptir ve her hücre bir taşma yoluyla bir sonrakine bağlanır. |
