Video Tabanlı Optik Temas Açısı ve Kontür Analiz Sistemleri

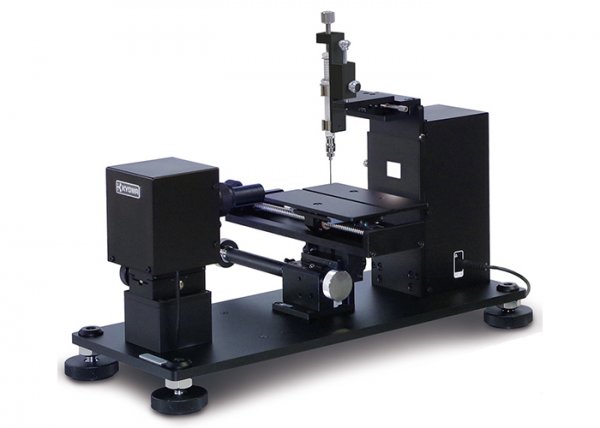

DMe-211Plus, yüzey analizi ihtiyaçlarınızı uygun maliyetle karşılamak için tasarlanmış, kullanımı kolay bir çözümdür.

Ekonomik bir seçenek olmasına rağmen, tam donanımlı bir bilgisayar destekli görüntü analiz sistemine sahip bir temas açısı ölçüm cihazıdır.

Statik ve dinamik temas açılarını (30 fps hızında) ve pendant drop/ sarkık damla yöntemiyle yüzey ve ara yüzey gerilimlerini analiz eder. Katıların yüzey serbest enerjisini belirlemek için analiz yazılımı, ek ücret ödemeye gerek kalmadan standart bir özellik olarak sunulmaktadır.

DMo Serisi dört farklı model seçeneği sunar ve bu modeller yalnızca otomasyon seviyeleriyle birbirinden ayrılır. Yüksek hızlı kamera ve bilgisayar kontrollü dispenser sistemi, statik ve dinamik temas açılarının, sıvıların yüzey ve ara yüzey gerilimlerinin yanı sıra katıların yüzey serbest enerjisinin hassas ölçümlerine olanak tanır. Çok çeşitli opsiyonel aksesuarlar mevcuttur ve daha düşük seviyedeki modeller daha sonra yükseltilebilir.

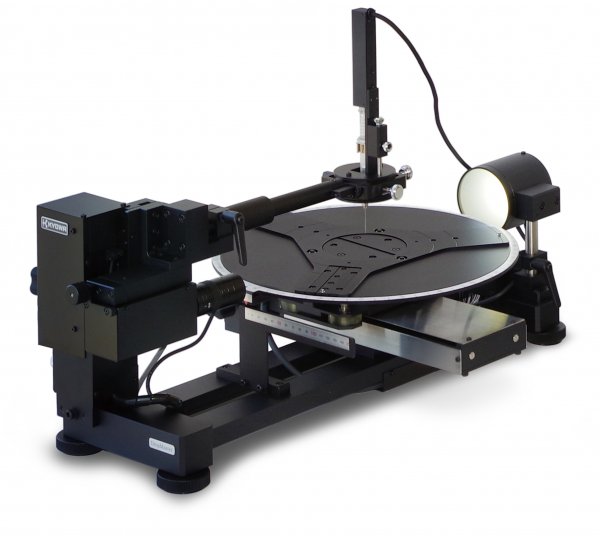

DMo-WA Serisi , 300 mm çapa kadar disk şeklindeki yüzeylerin (örneğin, silikon wafer’lar) ölçümleri için özel olarak tasarlanmış temas açısı ölçüm cihazlarıdır.

305 mm çapında 360º dönen tabla: Disk şeklindeki yüzeyler için ölçüm imkanı sağlar.

Bilgisayar kontrollü dispenser: Temas açısı, advancing/receding açılar ile katı yüzeylerin yüzey serbest enerjisi analizi için otomatik ölçümler yapılmasına olanak tanır.

Opsiyonel eğim tablası: Yuvarlanma açılarının ölçümü için kullanılabilir.

DMs-401, statik ve dinamik temas açılarının, katıların serbest yüzey enerjilerinin ve sıvıların yüzey ile ara yüzey gerilimlerinin ölçümü için tasarlanmış, kompakt ancak yüksek performanslı bir yüzey ölçüm cihazıdır. Gelişmiş modüler tasarımı sayesinde, işlevselliği kolayca genişletilebilir. Opsiyonel aksesuarlar arasında bilgisayar kontrollü dozlayıcı, sıcaklık kontrol cihazları ve roll-of/ yuvarlanma açısı ölçümü için harici eğim platformu sistemi bulunmaktadır.

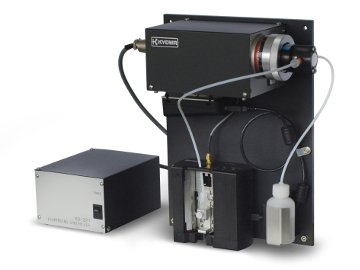

FPD-CP11 sistemi; ana ölçüm kafası, 50 mL kapasiteli sıvı haznesine sahip bir dozaj pompası ve kontrol kutusundan oluşur. LCD, LED, OLED gibi düz panel ekranlar ve silikon waferlarda temassız yüzey temas açısı ölçümleri için geliştirilmiştir. Bu sistem, birden fazla ölçüm cihazını bir arada bulunduran metroloji sistemlerine entegre edilmek üzere tasarlanmıştır. FPD-CP11 ile ana sistem arasındaki iletişim ve veri aktarımı, RS-232C seri port bağlantısı aracılığıyla sağlanmaktadır.
